粉末活性炭投加装置

重新装配给料机
注意：预热轴承、链和齿轮以便安装。



注意：一旦安装好驱动链条后，检查并调节到最佳位置（沿横面和侧面）。



1.将端面安装在轴上，将端面和给料机的端面法兰用螺栓连接。



重要! 在安装轴承时，很有必要确认给料机轴的中心孔同端面的中心同心。



2.水平方向调节给料螺旋的螺旋线，使螺旋线和输出导管相匹配对齐。
3.注意！驱动端轴承的给料螺旋的紧固螺钉必须陷入每个轴内 2 mm，（用 Ø 8.5-mm 的钻头打沉孔）。
4.在安装链轮和齿轮之前，每个链轮和齿轮的其中一个紧固螺钉必须陷入轴内部 2 mm，（用 Ø 8.5-mm 的钻头打沉孔）。
重要! 从最长的给料螺旋开始，转动给料螺旋，使所有的螺旋线的顶端保持一致。
5.将平销放到位。
6.将齿轮放到位并用紧固螺丝拧紧。

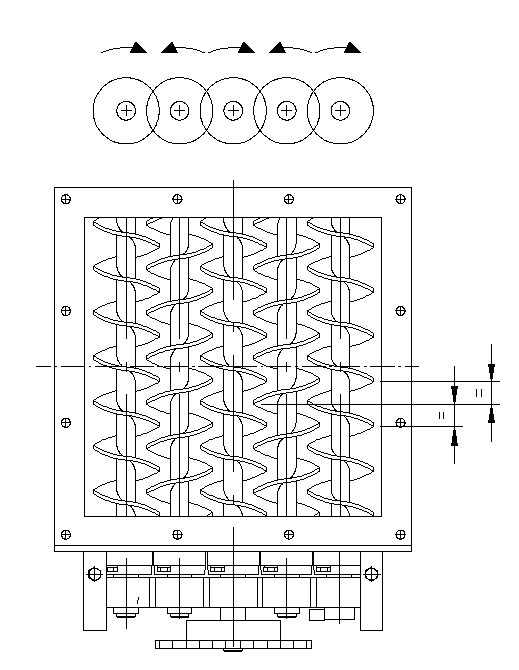

图 8. 链条/链轮排列



重要! 检查给料螺旋是否能用手灵活的转动。 若有阻力可能是由以下原因产生：
- 齿轮间啮合不当，检查轴承中心线性排列及中心距，在端面调节轴承的位 置。
- 轴密封和端面压得太紧，检查调松一点即可。
- 注意：对于轴的排列，轴的公差应为± 0.05 mm。



7.安装链条和连接杆。
8.调节链条松紧度, (参见图 7 和图 9)。

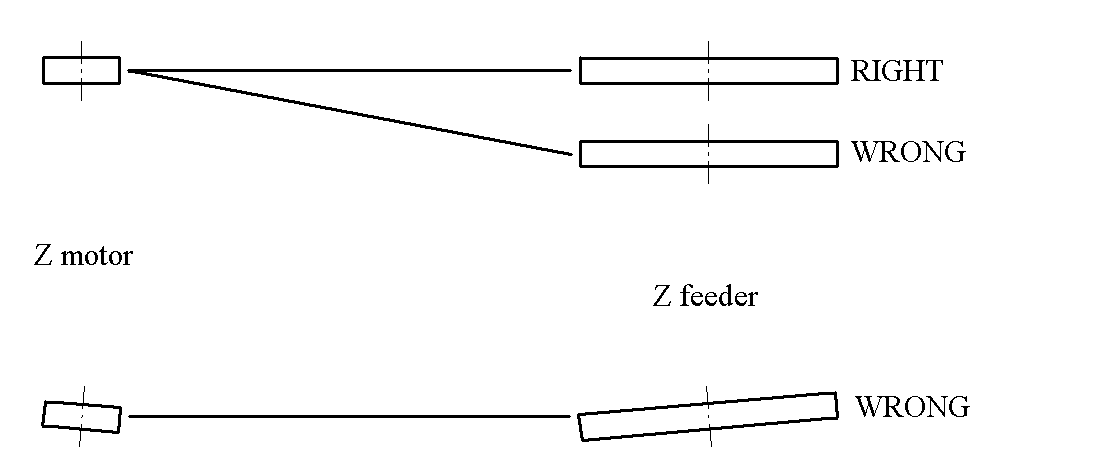

图 9. 链条排列
